詳細參數
點擊預覽或下載整個型錄
鏈接:https://share.weiyun.com/xfwOhHKa

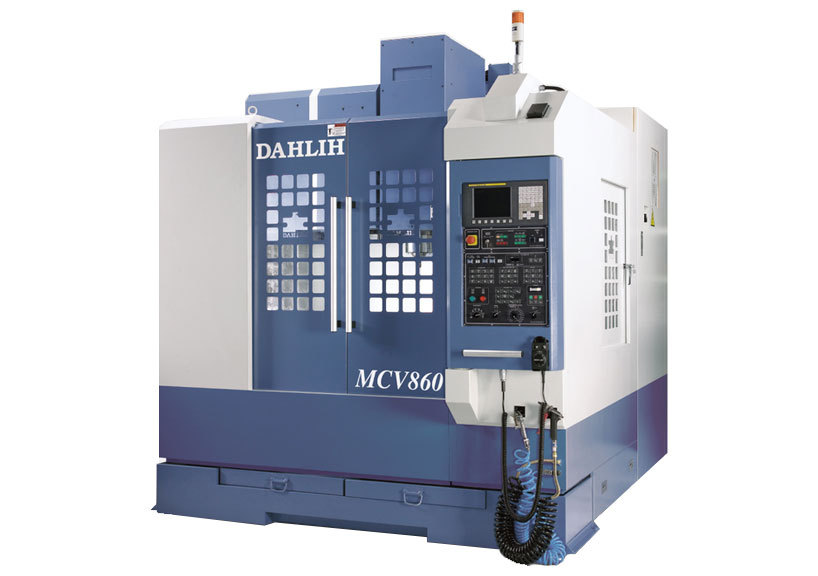

機器型號∶MCV-860
|
工作臺
|
|
| 工作臺面積 | 950 x 550 mm |
| T型槽 ( 寬度 x 槽數 x 間距 ) | 18 x 3 x 150 mm |
| 工作臺最大載重 | 800 kg |
| 行程 | |
| 左右行程 ( X軸 ) | 860 mm |
| 前後行程 ( Y軸 ) | 550 mm |
| 主軸頭上下行程 ( Z軸 ) | 550 mm |
| 主軸鼻端至工作臺面距離 | 150 ~ 700 mm |
| 軸心至機柱前面距離 | 600 mm |
| 滾柱螺桿油冷卻 | 無 |
| 軌道型式 (X,Y,Z) | 線性滑軌 |
| 進給 | |
| X軸快移進給 | 40 m/min |
| Y軸快移進給 | 40 m/min |
| Z軸快移進給 | 30 m/min |
| 切削進給 | 10,000 mm/min |
| 最小進給量 | 0.001 mm |
| 主軸 | |
| 主軸型式 | 皮帶式 |
| 主軸馬達 30分鐘 | 11 Kw |
| 主軸馬達 連續 | 7.5 Kw |
| 主軸錐孔 | NT.40 |
| 主軸轉速 | 8,000 rpm |
| 軸端軸承規格 | ?70 mm |
| 主軸最大扭矩 | 47.7N-m |
| 冷卻 / 潤滑方式 | 油冷卻 / 油脂潤滑 |
| 自動換刀裝置(A.T.C) | |
| 刀庫容量 | 24 支 |
| 刀具刀柄型式 | BT40 |
| 拉柄螺栓型式 | 瓣爪式 45° 拉刀頭 |
| 最大刀具重量 | 7 kg |
| 最大刀具長度 | 300 mm |
| 最大刀具直徑(鄰空刀) | ?90 ( 140 ) mm |
| 選刀方式 | Random |
| 電動機 | |
| X軸伺服馬達 | 3 Kw |
| Y軸伺服馬達 | 3 Kw |
| Z軸伺服馬達 | 4 Kw |
| 其他 | |
| 需求電力 | 36 KVA |
| 氣壓壓力需求(供應量) | 6 kg / cm2 |
| 切削泵浦 | 3/4 HP |
| 切削油箱容量 ( 總容量 / 實際容量 ) | 300 L |
| 機器重量 | 5,400 kgf |
| 機器占地空間 | 2,260 x 2,900 mm |
本公司保有設計變更之權利，如有修改恕不另行通知。
標準附件
- 熱交換器
- 移動式手動脈波產生器
- 全密閉式護罩
- RS-232 介面
- 自動斷電功能
- 警示燈
- 自動潤滑裝置
- 工作燈
- 工具及工具箱
- 預備保險絲
- 回轉式控制面板
- 主軸冷卻器
- 24刀凸輪式換刀系統
- 床臺螺旋式切屑輸送
特別附件
- 螺旋式切屑輸送器
- 履帶式切屑輸送器及切屑車
- 第四軸控制
- 主軸貫穿冷卻裝置附過濾器
- 底座沖屑裝置
- 自動刀長量測裝置
- 自動工件量測裝置
- 光學尺
- 30, 32, 40刀凸輪式換刀系統
- 12,000 / 15,000 rpm 直結式主軸
- 15,000 rpm內藏式主軸
