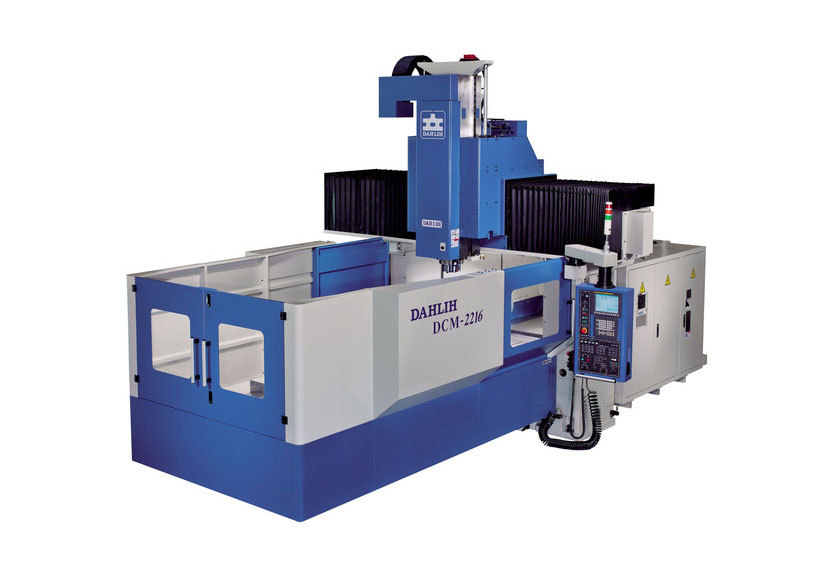

機器型號∶DCM-2216
|
工作臺
|
|
| 工作臺面積 | 2,200 x 1,500 mm |
| T型槽 ( 寬度 x 槽數 x 間距 ) | 22 x 9 x 150 mm |
| 最大載重 | 6,000 kgw |
| 行程 | |
| X 軸行程 | 2,200 mm |
| Y 軸行程 | 1,600 mm |
| Z 軸行程 | 800 mm (選配∶1,100 mm) |
|
主軸鼻端至工作臺面距離
|
200 ~ 1,000 mm |
| 有效門柱寬 | 1,700 mm |
| 軌道型式(X,Y,Z軸) | 55型滾柱線性滑軌 |
| X,Y,Z軸傳動 | X∶皮帶 , YZ∶直結 |
| 進給 | |
| X軸 | 20 m/min |
| Y軸 | 20 m/min |
| Z軸 | 20 m/min |
| 切削進給 | 10,000 mm/min |
| 最小進給量 | 0.001 mm |
| 主軸 | |
| 主軸型式 | 直結式? (選配∶.齒輪式) |
| 主軸馬達 | α i 15 / 10,000 , 15(20) / 18.5(24.8) |
| 主軸錐孔 | N.T.50 |
| 主軸轉速 | 10,000?rpm (選配∶6,000 rpm) |
| 主軸軸承規格 | ?90 mm? (選配∶?100 mm) |
| 冷卻 / 潤滑方式 | 油冷卻 / 油脂潤滑 |
| 自動換刀裝置(A.T.C) | |
| 刀庫容量 | 40 支 |
| 刀具刀柄形式 | B.T.50 |
| 拉柄螺栓形式 | 辦爪式45 ° 拉刀頭 |
| 最大刀具重量 | 18 kgw |
| 最大刀具長度 | 400 mm |
| 最大刀具直徑(鄰空刀) | 125 mm |
| 選刀方式 | 雙向選刀 Random |
| 馬達 | |
| X軸伺服馬達 | 7 Kw (9.3HP) |
| Y軸伺服馬達 | 7 Kw (9.3HP) |
| Z軸伺服馬達 | 7 Kw (9.3HP) |
| CNC控制器 | |
| 控制器 | FANUC 0i (OP∶31i) |
| 安裝需求 | |
| 需求電力 | 50 KVA |
| 氣壓壓力 | 6 bar |
| 切削泵浦 | 1 1/4? HP |
| 切削油箱容量 | 400L 上仰式 (選配∶履帶式) |
| 機器重量 | 25,000 kgw |
| 占地空間 | 7,830 x 5,045 mm |
本公司保有設計變更之權利，如有修改恕不另行通知。
標準附件
- 主軸冷卻裝置
- 環狀切削液裝置
- 熱交換器
- 移動式手動脈波產生器
- 上仰式切屑輸送器+切屑車
- 螺旋式切屑輸送車
- 警示燈(三層)
- 工作燈
- 工具及工具箱
- 密閉式護罩
選購附件
- BT50齒輪式 6,000 r.p.m
- 切屑油系統
- 深孔鉆裝置
- 主軸貫穿式冷卻裝置(A型)+高壓過濾筒
- 主軸貫穿式冷卻裝置(A型)+紙帶過濾機
- 油霧裝置
- 履帶式切屑輸送器+切屑車
- 油水分離機
- 自動對心裝置
- X,Y,Z軸回饋尺系統
- 刀具破損偵測裝置
- 刀具長度量測裝置
- 刀具設定器
- 警鳴器
- 90°銑頭
- 60支刀刀庫
- 切削液及空氣噴槍
- 空氣冷卻機
