詳細參數
點擊預覽或下載整個型錄
鏈接:https://share.weiyun.com/xfwOhHKa

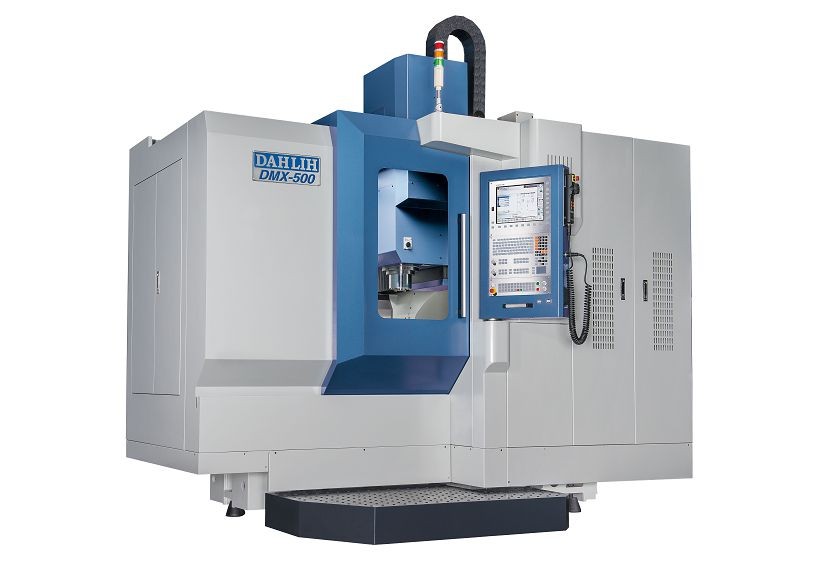

機器型號∶DMX-500
| 4 / 5軸 | ||
| 盤面直徑 | ?500 mm | |
| T 型槽寬 x 數量 | 14mmH7 x 4 | |
| 軸向 | 旋轉軸 | 傾斜軸 |
| 旋轉角度 | 360° | +30° ~ -120° |
| 馬達規格 | α8i | α22i |
| 盤面最大轉速 | 16.6 rpm | 11.1 rpm |
| 容許載重 | 300 kg | 250 kg |
| 行程 | ||
| X 軸行程 | 600 mm | |
| Y 軸行程 | 900 mm | |
| Z 軸行程 | 560 mm | |
|
主軸鼻端至工作臺面距離
|
30 ~ 590 mm | |
| 雙柱間距離 | 1040 mm | |
| 軌道型式 ( X, Y, Z 軸 ) | 滾柱線性滑軌 | |
| 進給 | ||
| X軸快移進給 | 30 m / min | |
| Y軸快移進給 | 30 m / min | |
| Z軸快移進給 | 30 m / min | |
| 切削進給 | 1 ~ 20,000 mm/min | |
| 最小進給量 | 0.001 mm | |
| 主軸 | ||
| 主軸型式 | 直結式 | |
| 主軸馬達 | α8i / 12,000 , 11 kw (14.7 HP) | |
| 主軸錐孔 | N.T.40 | |
| 主軸轉速 | 12,000 ?rpm | |
| 軸端軸承規格 | ?70 mm | |
| 冷卻 / 潤滑方式 | 油冷卻 / 油脂潤滑 | |
| 自動換刀裝置(A.T.C) | ||
| 刀庫容量 | 24 支 | |
| 刀具刀柄形式 | BBT40 | |
| 拉柄螺栓型式 | 辦爪式45°拉刀頭 | |
| 最大刀具重量 | 7 kgw | |
| 最大刀具長度 | 300 mm | |
| 最大刀具直徑 | ?95 mm | |
| 最大刀具直徑(鄰空刀) | ?75 mm (?150 mm) | |
| 選刀方式 | 任意選刀 | |
| CNC控制器 | ||
| 廠牌型號 | 4FANUC 0iMF | |
| 其他 | ||
| 需求電力 | 36 KVA | |
| 氣壓壓力需求(供應量) | 6 kg / cm2 | |
| 切削油箱容量(總容量/實際容量) | 300 L | |
| 機器凈重 | 13,000 kgw | |
| 機器占地空間 | 3,900 x 4,860 mm | |
本公司保有設計變更之權利，如有修改恕不另行通知。
標準附件
- 主軸冷卻裝置
- 熱交換器
- 移動式手動脈波產生器
- 三軸滾柱線軌
- 上仰式切屑輸送器+切屑車
- 警示燈(三層)
- 工作燈
- 切削液及空氣噴槍
- 密閉式護罩
- 工具及工具箱
選購附件
- 直結式主軸15,000 r.p.m
- 內藏式主軸20,000 , 24,000 r.p.m
- 五軸同動功能
- 主軸貫穿式切削油系統15, 30, 50, 70 Bars
- 三軸滾珠導螺桿中空冷卻
- 三軸數字尺回饋系統
- 油霧裝置
- 油霧收集機
- 屢帶式切屑輸送器+切屑車
- 油水分離機
- 自動對心裝置
- 刀具破損偵測裝置
- 刀具長度量測裝置
- 電器箱空調冷卻機
